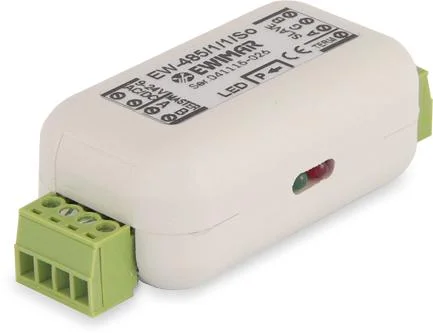

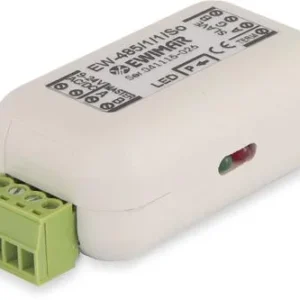

1-kierunkowy separator RS-485 EWIMAR EW-485/1/1/So

1-kierunkowy separator RS-485 EWIMAR EW-485/1/1/So

Urządzenie przeznaczone jest do separacji magistrali RS-485, w których występują różnice potencjałów, mogące być przyczyną niestabilej transmisji oraz częstych uszkodzeń nadajników linii RS485.

Może być używane do systemów, w których transmisja odbywa się w jednym kierunku – kamery systemów CCTV, urządzenia wykonawcze automatyki, itp. Separacja optyczna o izolacji maksymalnej 1kV oraz ochrona przeciwpięciowa o mocy 600W wystarcza do zabezpieczenia urządzeń magistrali przed indukowaniem się impulsów napięciowych oraz skoków różnicy potencjałów.

Wyjmowane złącza oraz bardzo małe gabaryty urządzenia, ułatwiają czynności instalacyjne oraz serwis.

EW-485/1/1/So należy stosować zawsze po stronie odbiorczej magistrali (przy odbiornikach). Uwarunkowane jest to separacją optyczną wyłącznie strony oznaczonej jako SLAVE. Strona MASTER jest zawsze połączona jest galwanicznie z zasilaniem i w przypadku odwrócenia miejsaca instalacji, tracona jest właściwość separacji i ryzyko uszkodzenia separatora lub urządzeń współpracujących. Jeżeli konieczne jest zastosowanie urządzenia po stronie nadawczej, należy użyć separatora 2-kierunkowego EW-485/1/2/So.

Prawidłowość podłączenia została przedstawiona na poniższych rysunkach.

Specyfikacja techniczna:

• Parametr Wartość
• Ilość kanałów1-wejściowy, 1 wyjściowy
• Ilość urządzeń na linii RS-485Standard do 32 urządzeń
• Szybkość transmisji 300bit~1Mbit
• Tryb pracy 1-kierunkowy, Slave -> Master
• Izolacja galwaniczna1kV DC
• Ochrona przeciwprzepięciowa600W – tylko strona SLAVE i zasilanie
• Złączaśrubowe, wyjmowane
• Sygnalizacja LEDZasilanie, transmisja
• Zasilanie 9~24V DC/AC
• Pobór prądu50mA max @ 12VDC
• Obudowa Wolnostojąca
• Szczelność IP40
• Wymiary 74 x 32 x 25 (mm) ze złączami
• Temperatura pracy -20°C ~ 60°C
