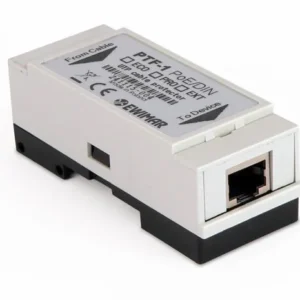

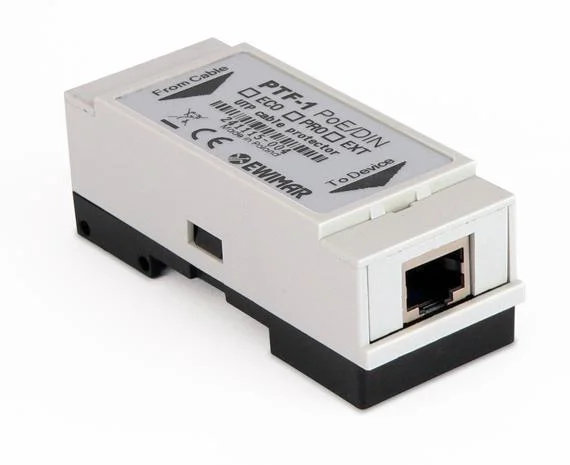

Zabezpieczenie LAN serii PRO na szynę DIN EWIMAR PTF-51-PRO/PoE/DIN

Zabezpieczenie LAN serii PRO na szynę DIN EWIMAR PTF-51-PRO/PoE/DIN

PTF-1-PRO/PoE/DIN to zabezpieczenie dla kamer przemysłowych IP i innych urządzeń końcówych LAN, montowanych na zewnątrz budynków. Montowane jest na szynie DIN, dzięki czemu może być instalowane wewnątrz lub na zewnątrz w obudowach hermetycznych z zachowaniem wysokich standardów.

Chroni przed skutkami przepięć oraz wyładowań atmosferycznych, a także aktami wandalizmu (działanie paralizatorów). Może być używane do zabezpieczania sieci LAN, narażonych na ryzyko przepięć o dużej wartości, chroniąc urządzenia końcowe oraz switche przed uszkodzeniem. Urządzenie chroni każdą parę transmisyjną, gdzie następuje eliminacja przepięć powyżej 6V wewnątrz niej oraz odprowadza ładunki elektryczne do ziemi o wartościach 2~4kA na 1 żyłę przewodu LAN. Dodatkowo niezależnie odprowadzane są ładunki z przewodu ekranowanego FTP do ziemi.

Przewody 4,5 i 7,8 są połączone ze sobą, celem zwiększenia prądu przepływającego dla zasilania PoE (Power over Ethernet). Dzięki zastosowaniu nowoczesnych komponentów, zabezpieczenie PTF-1-PRO/PoE/DIN posiada bardzo niską pojemność co powoduje niską tłumienność dla transmisji danych.

Zabezpieczenie posiada rozbudowaną ochronę PoE, chroniącą obydwie grupy par zasilania przed wzrostem napięcia powyżej 58V i uszkodzeniem zasilaczy urzadzeń końcowych, takich jak switche lub kamery IP.

Konstrukcja została bardzo starannie wykonana pod względem ułożenia obwodów drukowanych, aby uniknąć pojawiania się przesłuchów pomiędzy kanałami oraz wprowadzania opóźnień pomiędzy poszczególnymi żyłami.

Aby urządzenie działało prawidłowo i nie uległo uszkodzeniu, konieczne jest podłączenie go do dobrej jakości uziemienia lub w przypadku jego braku, do przewodu ochronnego PE.

Przykłady zastosowania

Specyfikacja techniczna

• NAZWA PARAMETRUWARTOŚĆ
• Linia danych
• Ilość kanałów1
• Zgodność z okablowaniem 5kat / UTP /FTP – ciągłość ekranu
• Złącze wejściowe (przewód) RJ-45, ekranowane
• Złącze wyjściowe (urządzenie) RJ-45, ekranowane
• Napięcie znamionowe DC (linia-ziemia) UN 90V DC
• Napięcie maksymalne pracy trwałej (linia-ziemia) UC110V DC
• Poziom ochrony 1kV/μs (linia-ziemia) UP 600V
• Prąd wyładowczy C1 (8/20µS, linia-ziemia ) Iimp 100A (300 powtórzeń)
• Prąd wyładowczy C2 (8/20µS, linia-ziemia ) Iimp 2-4kA (10 powtórzeń)
• Napięcie znamionowe DC (ekran-ziemia) UN 350V DC
• Prąd wyładowczy C2 (8/20µS, ekran-ziemia ) Iimp 10kA (10 powtórzeń)
• Napięcie znamionowe DC (linia-linia) UN 6V DC
• Napięcie maksymalne pracy trwałej (linia-linia) UC 6,8V DC
• Poziom ochrony 1kV/μs (linia-linia) UP C3 20V
• Prąd wyładowczy C1 (8/20µS, linia-linia ) Iimp 100A
• Chronione Linie 1-2, 3-6, (4+5)-(7+8)
• Pojemność (linia-linia) @1MHz 7-9pF
• Pojemność (linia-ziemia) @1MHz 1pF
• Element odsprzęgający Rezystor udarowy
• Rezystancja szeregowa 2,2Ω / linię
• Prąd znamionowy IN 300mA / linię
• Linia PoE
• Napięcie znamionowe DC (linia-linia) UN 58V DC
• Napięcie maksymalne pracy trwałej (linia-linia) UC 64V DC
• Poziom ochrony (10/1000µS, linia-linia ) UP C3 93V
• Prąd wyładowczy (10/1000µS, linia-linia) Iimp C3 6,4A
• Standard pracy PoE zgodny z IEEE 802.3af typu B
• Cechy wspólne
• Wymiary 35 x 86 x 32 (mm)
• Zajętość szyny DIN 2 moduły
• Zastosowanie Wewnątrz / Zewnątrz tylko w dodatkowej obudowie IP66
• Sposób montażu Szyna DIN / przykręcana do ściany – opcjonalne uchwyty
• Szczelność obudowy IP54
• Temperatura pracy -30ºC~60ºC
