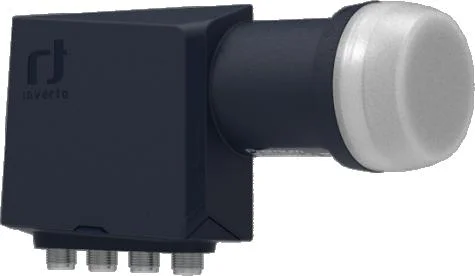

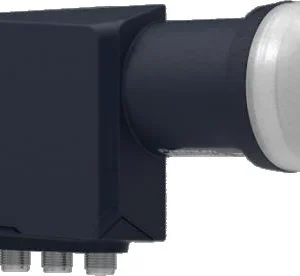

Konwerter Inverto Quad Premium Universal 40mm PLL LNB

Konwerter Inverto Quad Premium Universal 40mm PLL LNB

• Obsługa rozdzielczości SD, HD oraz 4K
• Obsługa stereoskopowego 3D
• bardzo małe szumy własne
• małe szumy fazowe – kompatybilny z (HDTV) DVB-S/S2
• mały pobór prądu
• duża separacja między polaryzacjami
• duża stabilność częstotliwości
• Zalecane rozmiary anteny: 80 cm, 90 cm

* w przypadku kanałów HD i 4K zalecamy minimum 80 cm

Przeznaczenie

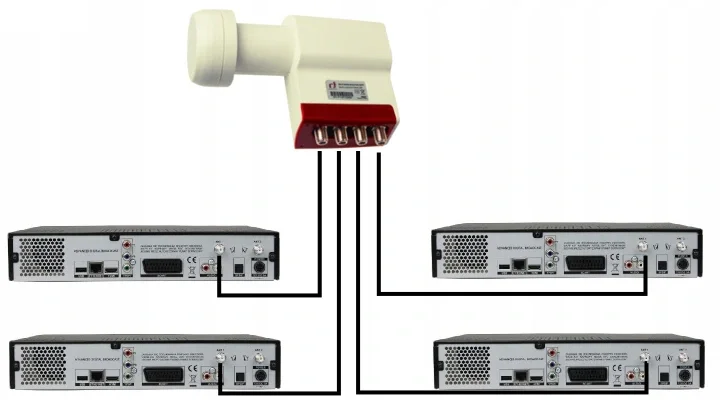

Specjalnie zaprojektowany i dobrany w celu zaspokojenia potrzeb globalnego rynku DTH (Direct-to-Home) w zakresie konkurencyjnego rozwiązania chronionego przed zakłóceniami 4G/LTE, ten konwerter zapewnia zoptymalizowane możliwości odbioru, wykorzystując najnowszą technologię do odbioru sygnału satelitarnego. Umożliwia odbiór telewizji satelitarnej i radia z jednego satelity oraz dystrybucję sygnału do pojedynczego tunera. Konwerter obsługuje transmisje HD i UHD, oferuje wyjątkowe parametry RF, bardzo niski pobór mocy oraz, co ważne, zaprojektowany jest w celu minimalizacji zakłóceń od transmisji 4G/LTE.

Wykonany zgodnie z najwyższymi standardami jakości przemysłowej i zaprojektowany w celu spełnienia rygorystycznych specyfikacji, stanowi idealne rozwiązanie dla wymagających klientów.

Główne cechy:

• Niskie szumy fazowe, zgodność z DVB-S2 (HD i UHD)
• Bardzo niski współczynnik szumów
• Niski pobór mocy
• Wysoka izolacja od polaryzacji krzyżowej
• Wysoka stabilność częstotliwości

Wymiary

Specyfikacja techniczna

• Zakres częstotliwości wejściowych pasma niskiego: 10,7 GHz ~ 11,7 GHz
• Zakres częstotliwości wyjściowych pasma niskiego: 950 MHz ~ 1950 MHz
• Częstotliwość LO pasma niskiego: 9,75 GHz
• Zakres częstotliwości wejściowych pasma wysokiego: 11,7 GHz ~ 12,75 GHz
• Zakres częstotliwości wyjściowych pasma wysokiego: 1100 MHz ~ 2150 MHz
• Częstotliwość LO pasma wysokiego: 10,6 GHz
• Wskaźnik szumów: 0,2 dB typ. (maks. 0,7 dB)
• Temperaturowy dryft LO: ±2,0 MHz max.
• Początkowa dokładność LO: ±500 kHz max.
• Szum fazowy LO przy 1 kHz: -70 dBc/Hz
• Szum fazowy LO przy 10 kHz: -80 dBc/Hz
• Szum fazowy LO przy 100 kHz: -90 dBc/Hz
• Szum fazowy LO przy 1 MHz: -100 dBc/Hz
• Wzmocnienie konwersji: 57 dB ~ 67 dB
• Zmienność wzmocnienia (w paśmie 26 MHz): 1 dB max. (szczyt do szczytu)
• Zmienność wzmocnienia (w pełnym paśmie): 4 dB max. (szczyt do szczytu)
• Tłumienie obrazu: 40 dB min.
• Intermodulacja 3. rzędu: – ICP3 +10 dBm min.
• Punkt kompresji 1 dB (przy wyjściu): 0 dBm min.
• Izolacja krzyżowa: 22 dB min.
• Sygnał kontrolny Ca (V): 10,0 V ~ 14,0 V
• Sygnał kontrolny Cb (H): 16,0 V ~ 20,0 V
• Sygnał kontrolny Cc (przełączanie pasma) 22 kHz ± 4 kHz
• Współczynnik odbicia VSWR przy wyjściu 2,0 : 1 max.
• Poziom zakłóceń w paśmie: -65 dBm max.
• Zużycie prądu: 200 mA max. (10 VDC ~ 20 VDC)
• Zakres temperatur pracy: -30 °C ~ +60 °C
• Impedancja wyjściowa: 75 Ω (typ F)
• Typ złącza wyjściowego: Złącze F (żeńskie)
• Waga: 177 g
