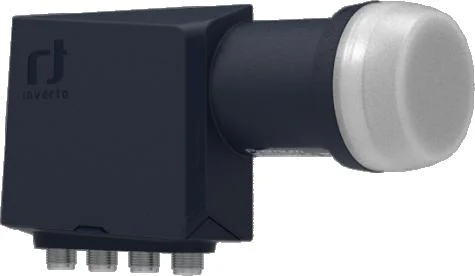

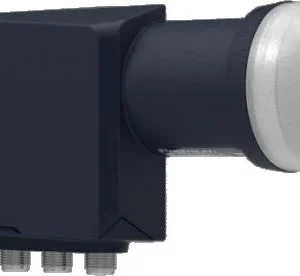

Konwerter Inverto Quattro Premium Universal 40mm PLL LNB
79,89 zł
Konwerter Inverto Quattro Premium Universal 40mm PLL LNB
- NAJWAŻNIEJSZE CECHY
- obsługa rozdzielczości SD,HD i 4K
- obsługa stereoskopowego 3D
- szumy własne 0.2dB
- do współpracy z multiswitchami
- zalecane rozmiary anteny: 80 cm, 90 cm
- SPECYFIKACJA TECHNICZNA
- Pasmo wejście: 10,7-12,76 GHz
- Pasmo wyjście: 950-2150 MHz
- Oscylator dolny: 9,75GHz
- Oscylator Górny: 10,6GHz
- Szumy własne: 0,2dB
- Dryft temperaturowy oscylatora: +/-3MHz max
- Szum fazowy: -85dBc/Hz max
- Wzmocnienie: 55dB min
- Zafalowanie charakterystyki wzmocnienia: +/-0,75dB/27MHz
- Sterowanie polaryzacja V: 11.0~14.0 V
- Sterowanie polaryzacja H: 16.0~20.0 V
- Sterowanie pasmem dolnym: 0kHz
- Sterowanie pasmem górnym: 22kHz +/-4kHz, 0,4~0,8 Vpp
- VSWR 2.51:
- Separacja pomiędzy polaryzacjami: 22dB min
- Pobór prądu: 120mA max @11~20V
- Impedancja wyjściowa: 75 Ohm
- Temperatura pracy: -30…+60C
- Średnica szyjki: 40mm
- Długość szyjki: 50mm
- Złącze: F
- Waga przedmiotu: 224 g
- Model: IDLP-QTL413-PREMU-OPN
- Ilość wyjść: 4 szt.
- Średnica szyjki: 40 mm
- Wzmocnienie konwertera: 55-67
- Szumy własne: 0,2 dB
- Opis
- Informacje dodatkowe
- Opinie (0)
Opis
Konwerter Inverto Quattro Premium Universal 40mm PLL LNB
Przeznaczenie
Konwerter przeznaczony do współpracy z Multiswitchami.
Specjalnie zaprojektowany i dobrany w celu zaspokojenia potrzeb globalnego rynku DTH (Direct-to-Home) w zakresie konkurencyjnego rozwiązania chronionego przed zakłóceniami 4G/LTE, ten konwerter zapewnia zoptymalizowane możliwości odbioru, wykorzystując najnowszą technologię do odbioru sygnału satelitarnego. Umożliwia odbiór telewizji satelitarnej i radia z jednego satelity oraz dystrybucję sygnału do pojedynczego tunera. Konwerter obsługuje transmisje HD i UHD, oferuje wyjątkowe parametry RF, bardzo niski pobór mocy oraz, co ważne, zaprojektowany jest w celu minimalizacji zakłóceń od transmisji 4G/LTE.
Wykonany zgodnie z najwyższymi standardami jakości przemysłowej i zaprojektowany w celu spełnienia rygorystycznych specyfikacji, stanowi idealne rozwiązanie dla wymagających klientów.
Główne cechy:
- Niskie szumy fazowe, zgodność z DVB-S2 (HD i UHD)
- Bardzo niski współczynnik szumów
- Niski pobór mocy
- Wysoka izolacja od polaryzacji krzyżowej
- Wysoka stabilność częstotliwości
Najważniejsze cechy
- obsługa rozdzielczości SD,HD i 4K
- obsługa stereoskopowego 3D
- szumy własne 0.2dB
- do współpracy z multiswitchami
- zalecane rozmiary anteny: 80 cm, 90 cm
Opis
Konwertery typu QUATTRO można podłączyć do instalacji TV-SAT WYŁĄCZNIE poprzez multiswitch! Nie ma możliwości podłączenia konwertera typu QUATTRO bezpośrednio do tunera TV-SAT. Konwerter, do którego można podłączyć niezależnie 4 tunery nosi oznaczenie QUAD.
Konwerter współpracuje ze wszystkimi platformami satelitarnymi (nc+, Cyfrowy Polsat, Telewizja na kartę, Smart HD+, Orange i inne) oraz kanałami bezpłatnymi niekodowanymi.
Konwerter Quatro PREMIUM jest produkowany przez firmę INVERTO. INVERTO to Luxemburska firma, lider wśród firm dostarczających konwertery na rynek polski. Konwertery quattro nie wymagają sygnałów sterujących. Są przystosowane do współpracy z multiswitchami oraz stacjami czołowymi.
Konwerter quattro dostarcza sygnał satelitarny z podziałem na kombinacje polaryzacja – pasmo. Na wyjściach mamy zatem:
- V/Lo – polaryzacja pionowa, pasmo dolne
- V/Hi – polaryzacja pionowa, pasmo górne
- H/Lo -polaryzacja pozioma, pasmo dolne
- H/Hi- polaryzacja pozioma, pasmo górne

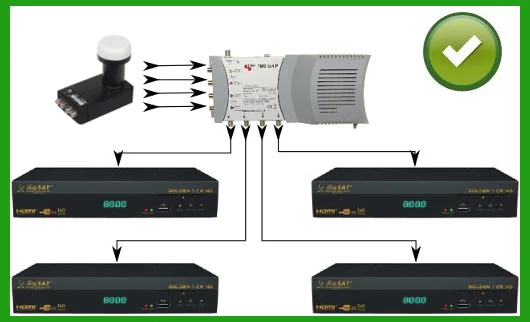

Schemat podłączenia
PRAWIDŁOWE PODŁĄCZENIE:

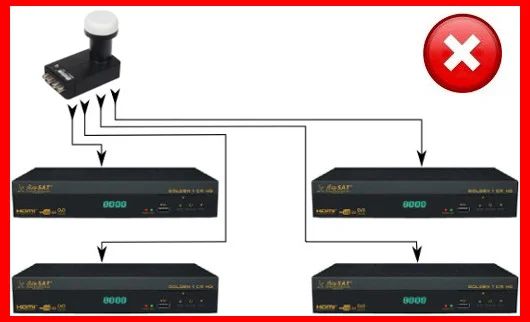

NIEPRAWIDŁOWE PODŁĄCZENIE:
Specyfikacja techniczna
- Zakres częstotliwości wejściowych pasma niskiego: 10,7 GHz ~ 11,7 GHz
- Zakres częstotliwości wyjściowych pasma niskiego: 950 MHz ~ 1950 MHz
- Częstotliwość LO pasma niskiego: 9,75 GHz
- Zakres częstotliwości wejściowych pasma wysokiego: 11,7 GHz ~ 12,75 GHz
- Zakres częstotliwości wyjściowych pasma wysokiego: 1100 MHz ~ 2150 MHz
- Częstotliwość LO pasma wysokiego: 10,6 GHz
- Wskaźnik szumów: 0,2 dB typ. (maks. 0,7 dB)
- Temperaturowy dryft LO: ±2,0 MHz max.
- Początkowa dokładność LO: ±500 kHz max.
- Szum fazowy LO przy 1 kHz: -70 dBc/Hz
- Szum fazowy LO przy 10 kHz: -80 dBc/Hz
- Szum fazowy LO przy 100 kHz: -90 dBc/Hz
- Szum fazowy LO przy 1 MHz: -100 dBc/Hz
- Wzmocnienie konwersji: 57 dB ~ 67 dB
- Zmienność wzmocnienia (w paśmie 26 MHz): 1 dB max. (szczyt do szczytu)
- Zmienność wzmocnienia (w pełnym paśmie): 4 dB max. (szczyt do szczytu)
- Tłumienie obrazu: 40 dB min.
- Intermodulacja 3. rzędu: – ICP3 +10 dBm min.
- Punkt kompresji 1 dB (przy wyjściu): 0 dBm min.
- Izolacja krzyżowa: 22 dB min.
- Współczynnik odbicia VSWR przy wyjściu 2,0 : 1 max.
- Poziom zakłóceń w paśmie: -65 dBm max.
- Zużycie prądu: 230 mA max. (10 VDC ~ 20 VDC)
- Zakres temperatur pracy: -30 °C ~ +60 °C
- Impedancja wyjściowa: 75 Ω (typ F)
- Typ złącza wyjściowego: Złącze F (żeńskie)
- Waga: 176 g
| Marka | INVERTO |
| Indeks | 54893 |
| GPSR – email | Na stronie producenta |
| GPSR – nazwa | Ostrowski Sp. z o.o. |
| GPSR – adres | Stępińska 22/30, Warszawa, 00-739 |
| Model | IDLP-QTL413-PREMU-OPN |
| Gwarancja dla firm | 60 miesięcy |
| Gwarancja | 60 miesięcy |
| Waga | 0.1 kg |
| Ilość wyjść | 4.00 szt. |
| Średnica szyjki | 40 mm |
| Wzmocnienie konwertera | 55-67 |
| Szumy własne | 0,2 dB |
| Link do strony producenta | https://inverto.tv/lnb/547/quattro-universal-40mm-pll-lnb |
Informacje dodatkowe
| Waga | 0,1000 kg |
|---|---|
| Producent | INVERTO |
| Ilość wyjść | 4 szt. |
| Średnica szyjki | 40 mm |
| Wzmocnienie konwertera | 55-67 |
| Szumy własne | 0,2 dB |
| EAN | 5453002616826 |
