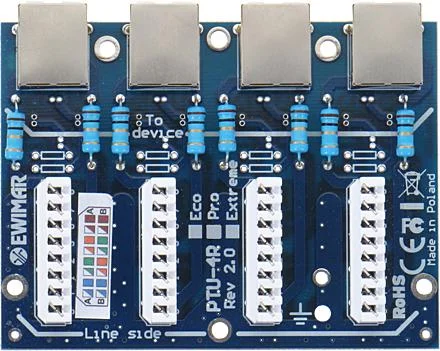

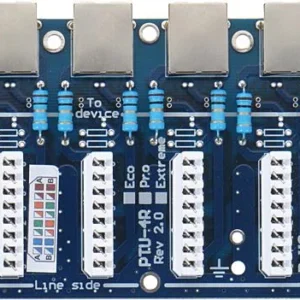

Moduł LAN z zabezpieczeniem przeciwprzepięciowym ECO z ochroną PoE EWIMAR PTU-54-ECO/PoE

Moduł LAN z zabezpieczeniem przeciwprzepięciowym ECO z ochroną PoE EWIMAR PTU-54-ECO/PoE

PTU-4-ECO/PoEjest modułem rozszerzającym, łączącym w sobie system połączeniowy Krone dla skrętki UTP 5 kategorii z zabezpieczeniem przeciw-przepięciowym, chroniącym sieci LAN oraz linię zasilania PoE przed wyładowaniami atmosferycznymi.

Seria ECO zalecana jest do instalacji CCTV, w których urządzenia końcowe (kamery rejestratory switche), znajdują się wewnątrz budynku. Aby zabezpieczyć kamery zewnętrzne, zamontowane na słupach lub dachach, należy użyć panela z serii PRO lub Extreme.

Ochrona polega na dławieniu nagłych impulsów elektrostatycznych małej mocy, powstających względem ziemi (iskrowniki jonizujące) oraz impulsów indukowanych pomiędzy poszczególnymi żyłami par skrętki UTP podczas wyładowań.

Impulsy te, mają destrukcyjne działanie na wzmacniacze interfejsów sieci Ethernet, pomimo stosowania izolacji galwanicznej używanej na warstwie sprzętowej.

PTU-4-ECO/PoE jest specjalnie przewidziany do urządzeń CCTV zasilanych ze switchów PoE. Do zasilania wykorzystywane są piny 4,5 oraz 7,8, które zostały ze sobą połączone, w celu zwiększenia przepływającego prądu przez układ zabezpieczający. Ze względu na ograniczoną moc rezystorów odsprzęgających, maksymalna moc zasilanych urządzeń nie powinna przekraczać 15W przy 48V. Rezystory odsprzęgające chronią komponenty ochronne przed uszkodzeniem, w przypadku wystąpienia przepięcia o dłuższym czasie i pozwalają na stopniowanie zabezpieczenia.

Dla osiągnięcia pełnej skuteczności działania urządzenia, wymagane jest podłączenie do uziemienia (spełniającego wymagania zapisane w obowiązujących przepisach) lub przewodu PE instalacji elektrycznej. Niezalecane jest podłączanie przewodu uziemiającego urządzenia do instalacji odgromowej budynku.

Uproszczony schemat blokowy

Specyfikacja techniczna:

• NAZWA PARAMETRUWARTOŚĆ
• Linia danych
• Ilość kanałów4
• Stopnie ochrony2 (iskrownik jonizyjący, mostek ochronny)
• Pojemność linia-linia dla danych6-8pF @ 0V, 1Mhz
• Pojemność linia-ziemia dla danych< 1pF
• Poziom ochrony linia-linia dla danych6V-1kV, 20V @ 100A , 8/20uS Vc
• Maksmalne napięcie Uc dla danych6,8V
• Maksymalna moc 8/20uS2kW
• Linia PoE
• Ilość kanałów 4
• Stopnie ochrony 2 (iskrownik jonizyjący, transil)
• Poziom ochrony linia-linia dla PoE 10/1000uS 600W / 100A, 10/1000uS
• Maksmalne napięcie Uc dla PoE 58V
• Poziom ochrony linia-ziemia 90V-4kV, 2~4kA, 8-20uS
• Maksymalne napięcie linia-ziemia 90VDC
• Standard pracy PoE zgodny z IEEE 802.3af typu B
• Cechy wspólne
• Złącze wejściowe (linia) Krone – nabijane
• Złącze wyjściowe RJ-45
• Wyjście uziemiające Tak – dla iskrowników jonizujących
• Mocowanie Obudowa
• Dodatkowe opcje Wymienne moduły różnych typów, pokrywa ochronna
• Wymiary 100 x 75 x 15 (mm)
• Temperatura pracy -30~+60°C
