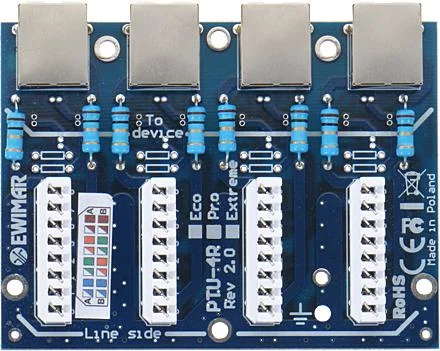

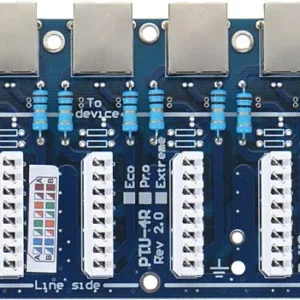

Moduł LAN z zabezpieczeniem przeciwprzepięciowym PRO z ochroną PoE EWIMAR PTU-54-PRO/PoE

Moduł LAN z zabezpieczeniem przeciwprzepięciowym PRO z ochroną PoE EWIMAR PTU-54-PRO/PoE

PTU-4-PRO/PoE jest modułem rozszerzającym, dedykowanym do sieci LAN, zintegrowanym z zabezpieczeniem o podwyższonej skuteczności eliminowania przepięć w sieciach LAN.

Urządzenie zawiera w sobie system połączeniowy Krone dla skrętki UTP 5 kategorii z przejściem na gniazda RJ-45.

Zabezpieczenie posiada 2 stopnie ochronne o wysokiej skuteczności, które są w stanie chronić sieć LAN w przypadku instalowania kamer IP lub innych urządzeń sieciowych na zewnątrz budynku.

Urządzenie skutecznie chroni instalację systemów CCTV, w których urządzenia zainstalowane są na zewnątrz budynków, jednak w przypadku urządzeń montowanych na dachach lub słupach, zalecane jest stosowanie panela z serii Extreme.

Ochrona polega na dławieniu nagłych impulsów elektrostatycznych małej mocy, powstających względem ziemi (iskrowniki gazowe) oraz impulsów indukowanych pomiędzy poszczególnymi żyłami par skrętki UTP podczas wyładowań.

Impulsy te, mają destrukcyjne działanie na wzmacniacze interfejsów sieci Ethernet, pomimo stosowania izolacji galwanicznej używanej na warstwie sprzętowej.

PTU-4-PRO/PoE jest specjalnie przewidziany do urządzeń CCTV zasilanych ze switchów PoE. Do zasilania wykorzystywane są piny 4,5 oraz 7,8, które zostały ze sobą połączone w celu zwiększenia przepływającego prądu przez układ zabezpieczający. Ze względu na ograniczoną moc rezystorów odsprzęgających, maksymalna moc zasilanych urządzeń nie powinna przekraczać 15W przy 48V. Rezystory odsprzęgające chronią komponenty ochronne przed uszkodzeniem, w przypadku wystąpienia przepięcia o dłuższym czasie i pozwalają na stopniowanie zabezpieczenia.

Dla osiągnięcia pełnej skuteczności działania urządzenia, wymagane jest podłączenie do uziemienia (spełniającego wymagania zapisane w obowiązujących przepisach) lub przewodu PE instalacji elektrycznej. Niezalecane jest podłączanie przewodu uziemiającego urządzenia do instalacji odgromowej budynku.

Uproszczony schemat blokowy

Specyfikacja techniczna:

• NAZWA PARAMETRUWARTOŚĆ
• Linia danych
• Ilość kanałów4
• Stopnie ochrony2 (ochronnik gazowy, mostek ochronny)
• Pojemność linia-linia6-8pF @ 0V, 1Mhz
• Pojemność linia-ziemia< 1pF
• Poziom ochrony linia-linia6V-1kV, 20V @ 100A , 8/20uS
• Poziom ochrony linia-ziemia90V-4kV, 2~4kA, 8/20uS
• Maksmalne napięcie Uc6,8V
• Maksymalna moc 8/20uS (linia-linia)2kW
• Maksymalne napięcie linia-ziemia 90VDC
• Linia PoE
• Ilość kanałów 4
• Stopnie ochrony 2 (ochronnik gazowy, transil)
• Poziom ochrony linia-linia dla PoE 10/1000uS 600W / 100A, 10/1000uS
• Maksmalne napięcie Uc dla PoE 58V
• Poziom ochrony linia-ziemia 90V-4kV, 2~4kA, 8/20uS
• Maksymalne napięcie linia-ziemia 90VDC
• Standard pracy PoE zgodny z IEEE 802.3af typu B
• Cechy wspólne
• Złącze wejścioweKrone – nabijane
• Złącze wyjściowe RJ-45
• Wyjście uziemiające Tak
• Mocowanie Obudowa
• Dodatkowe opcje Wymienne moduły różnych typów, pokrywa ochronna
• Wymiary 100 x 75 x 15 (mm)
• Temperatura pracy -30~+60°C
