ZASILACZ BUFOROWY IMPULSOWY ATTE AUPS-70-120-OF
ZASILACZ BUFOROWY IMPULSOWY ATTE AUPS-70-120-OF
Model: AUPS-70-120-OFPrzeznaczenie
Urządzenie jest zasilaczem buforowym przeznaczonym do zasilania urządzeń systemów telewizji przemysłowej CCTV lub systemów kontroli dostępu. Urządzenie jest wygodnym rozwiązaniem problemu buforowego zasilania kamer i innych urządzeń monitoringu wymagających bezprzerwowego zasilania. Zasilacz pozwala na tworzenie rozproszonych systemów monitoringu z centralnym buforowanym zasilaniem. Układy są przystosowane do pracy z akumulatorami kwasowo-ołowiowymi lub suchymi typu SLA.
Konstrukcja OF (Open Frame) umożliwia zabudowę urządzenia w dowolnej obudowie, jednak najwygodniejszym sposobem montażu, są dedykowane obudowy serii ABOX, oraz blachy montażowe, wyposażone w otworowanie systemowe w rastrze 10,8mm. Jest ono kompatybilne z rozstawem otworów montażowych modułów do zabudowy. Systemowe rozwiązanie pozwala na pionowy lub poziomy montaż wybranych urządzeń w dowolnej, tworowanej części obudowy lub blachy montażowej.
Najważniejsze cechy
- kompletne rozwiązanie zasilania urządzeń CCTV w małogabarytowej obudowie
- centralne buforowanie zasilania
- długi czas podtrzymania zasilania w porównaniu z klasycznymi systemami wykorzystującymi zasilacze UPS
- niskie nagrzewanie wnętrza obudowy dzięki wysokiej sprawności zasilacza
- łatwy montaż w obudowach posiadających otworowanie systemowe w rastrze 10,8 mm
Specyfikacja techniczna
Akumulator1 x akumulator żelowy lub AGM 12V / 7...18AhNapięcie wyjściowe12 VDC +/-15%Prąd wyjściowy6AMoc zasilacza72 WSprawność90% @70 WNapięcie wejściowe190 ... 260 VAC, 50HzPrąd ładowania akumulatora1 A lub 2 A (wybierane zworą JP1)Zabezpieczenie wejścia zasilaczaBezpiecznik topikowy zwłoczny 3,15AZabezpieczenie wyjścia zasilaczaZasilanie sieciowe: Elektroniczne zabezpieczenie przeciążeniowe na poziomie 9A (wymagany restart zasilacza) Praca z akumulatora: Bezpiecznik topikowy 6,3AZabezpieczenie obwodu akumulatoraPrzed odwrotnym podłączeniem oraz przeciążeniem:Bezpiecznik topikowy 6,3APrzed głębokim rozładowaniem:Odłączenie akumulatora dla napięcia poniżej 10,2 V z auto powrotemSygnalizacjaLED1 (żółta) - obecność napięcia sieciLED2 (zielona) - obecność napięcia wyjściowegoLED3 (czerwona) - ładowanie akumulatoraWyjścia techniczneOUF – brak napięcia +DC_OUTACF – brak napięcia ACWyjścia typu otwarty kolektor o maksymalnym obciążeniu 50mA (każde wyjście)Uruchomienie przy braku zasilania ACSamoczynne uruchomienie zasilacza po podłączeniu akumulatoraKonstrukcja obudowyBrak - moduł do zabudowyMontażZatrzaskowe kołki dystansowe, otwory montażowe w rastrze 10,8 mmTemperatura pracy-10 ... +40°CWymiary65 x 118 x 45 mmWaga0,14 kg

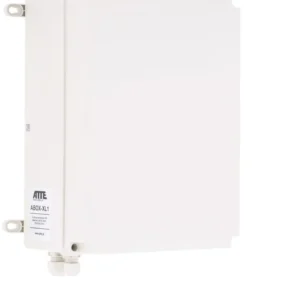

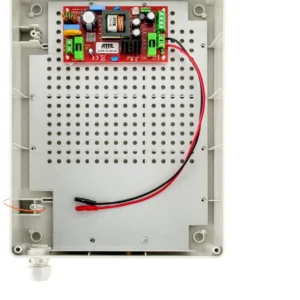

ZASILACZ BUFOROWY IMPULSOWY ATTE AUPS-70-120-XL1
ZASILACZ BUFOROWY IMPULSOWY ATTE AUPS-70-120-XL1
Model: AUPS-70-120-XL1Przeznaczenie
Urządzenie jest zasilaczem buforowym przeznaczonym do zasilania urządzeń systemów telewizji przemysłowej CCTV lub systemów kontroli dostępu. Urządzenie jest wygodnym rozwiązaniem problemu buforowego zasilania kamer i innych urządzeń monitoringu wymagających bezprzerwowego zasilania. Zasilacz pozwala na tworzenie rozproszonych systemów monitoringu z centralnym buforowanym zasilaniem. Układy są przystosowane do pracy z akumulatorami kwasowo-ołowiowymi lub suchymi typu SLA.
NAJWAŻNIEJSZE CECHY:
- kompletne rozwiązanie zasilania urządzeń CCTV w małogabarytowej obudowie
- centralne buforowanie zasilania
- długi czas podtrzymania zasilania w porównaniu z klasycznymi systemami wykorzystującymi zasilacze UPS
- niskie nagrzewanie wnętrza obudowy dzięki wysokiej sprawności zasilacza
- łatwy montaż modułów posiadających otworowanie w rastrze 10,8 mm
Specyfikacja
Obudowatworzywo / szary RAL7035Stopień ochrony obudowyIP56Wymiary obudowy (szer. × wys. × gł.)300x220x120mmMontażnaścienny, uchwyty montażoweTyp zasilaczaimpulsowy, sprawność 90%Moc zasilacza80W – moc ciągła, 110W moc maksymalnaNapięcie wyjściowe11,5÷13,9V - zasilanie sieciowe10,5÷12,6V - praca bateryjnaPrąd ładowania akumulatora1A lub 2A wybierane zworką JP1Napięcie odłączenia akumulatora10,2V automatyczny powrót po powrocie napięcia sieciZabezpieczenie przed przeciążeniem9A – próg zadziałania zabezpieczenia zasilaczaZabezpieczenie przed zwarciem wyjścia6,3A – dla pracy z akumulatora (bezpiecznik)Dla pracy sieciowej wymagany jest restart zasilaczaZabezpieczenie przed odwrotnym podłączeniem akumulatorabezpiecznik 6,3AWyjścia technicznewyjścia typu otwarty kolektor, maksymalnie 50mA na wyjścieOUF – brak napięcia +DC_OUT, ACF – brak napięcia ACFunkcja startu przy braku zasilania ACsamoczynne uruchomienie zasilacza po podłączeniu akumulatoraZakres temperatur pracy-10°C ... +40°C
ZASILACZ BUFOROWY IMPULSOWY AUPS-40-120-OF ATTE
ZASILACZ BUFOROWY IMPULSOWY AUPS-40-120-OF ATTE
- Model: AUPS-40-120-OF
- Optyczna sygnalizacja pracy: Nie
- Zabezpieczenie przed przepięciami OLP: Nie
- Zabezpieczenie przed zwarciem SCP: Nie
ZASILACZ BUFOROWY IMPULSOWY DO ZABUDOWY GRADE 2 V PSG2-12V3A
ZASILACZ BUFOROWY IMPULSOWY DO ZABUDOWY GRADE 2 V PSG2-12V3A
- Model: PSG2-12V3A
- PIN: Nie

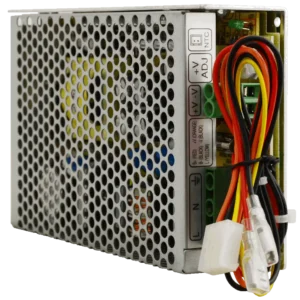

ZASILACZ BUFOROWY IMPULSOWY DO ZABUDOWY MEAN WELL SCP-75-12 13,8V/5,4A
ZASILACZ BUFOROWY IMPULSOWY DO ZABUDOWY MEAN WELL SCP-75-12 13,8V/5,4A
Model: SCP-75-12NAJWAŻNIEJSZE CECHY:
- napięcie wejściowe 88-264VAC, 124-370VDC
- zabezpieczenia: przeciwzwarciowe, przepięciowe oraz przeciążeniowe
- zabezpieczenie przed odwrotną polaryzacją baterii
- możliwość regulacji napięcia wyjściowego zakresie -5%~+15% wartości nominalnej
- pobór mocy w stanie bez obciążenia <0.75W
- możliwość kompensacji termicznej napięcia wyjściowego
- chłodzenie przy otwartym obiegu powietrza
- temperatura pracy od -20~+60°C
- zgodność z wieloma normami i certyfikatami
- możliwość instalacji na szynie DIN (za pomocą przystawek)
- 2 lata gwarancji
PRZEZNACZENIE:
Zasilacz buforowy przeznaczony jest do nieprzerwanego zasilania urządzeń wymagających stabilizowanego napięcia 13VDC (+/-15%). Zasilacz dostarcza napięcia U=13,8V o wydajności prądowej DC I=5,4A. Prąd ładowania akumulatora dobierany jest automatycznie przy uwzględnieniu poziomu naładowania akumulatora oraz stopnia zużycia. W przypadku zaniku napięcia sieciowego następuje natychmiastowe przełączenie na zasilanie akumulatorowe. Zasilacz jest wyposażony w zabezpieczenie przeciwzwarciowe, przeciążeniowe, przepięciowe oraz nadnapięciowe
DANE TECHNICZNE:
ModelSCP-75-12Wyjście13.8V, 0~5.4ATolerancja+/-1%Zakłócenia120mVWydajność0.81Moc max.75WWymiary159x97x38mm
ZASILACZ BUFOROWY IMPULSOWY GRADE 2 Pulsar AWZG2-12V3A-C
ZASILACZ BUFOROWY IMPULSOWY GRADE 2 Pulsar AWZG2-12V3A-C
- Model: AWZG2-12V3A-C
- PIN: Nie
ZASILACZ BUFOROWY IMPULSOWY GRADE 2 Pulsar HPSG2-12V20A-E
ZASILACZ BUFOROWY IMPULSOWY GRADE 2 Pulsar HPSG2-12V20A-E
- Model: HPSG2-12V20A-E
- PIN: Nie
ZASILACZ BUFOROWY IMPULSOWY GRADE 2 Pulsar HPSG2-12V5A-C
ZASILACZ BUFOROWY IMPULSOWY GRADE 2 Pulsar HPSG2-12V5A-C
- Model: HPSG2-12V5A-C
- PIN: Nie
ZASILACZ BUFOROWY IMPULSOWY MEAN WELL AD-155A 13,8V/11,5A
ZASILACZ BUFOROWY IMPULSOWY MEAN WELL AD-155A 13,8V/11,5A
Model: AD-155ANAJWAŻNIEJSZE CECHY:
- napięcie wejściowe 88-264VAC, 124-370VDC
- zabezpieczenia: przeciwzwarciowe, przepięciowe oraz przeciążeniowe
- funkcja PFC w modelach AD/ADS/ADD
- zabezpieczenie przed rozładowaniem akumulatora (brak w modelu ADS)
- możliwość regulacji napięcia wyjściowego zakresie +/-10%
- chłodzenie przy otwartym obiegu powietrza
- temperatura pracy od -10~+60°C
- zgodność z wieloma normami i certyfikatami
- możliwość instalacji na szynie DIN (za pomocą przystawek)
- 2 lata gwarancji
PRZEZNACZENIE:
Zasilacz buforowy jest przeznaczony do zasilania central alarmowych, czujników, zamków szyfrowych, kamer, manipulatorów, domofonów i innych urządzeń wchodzących w skład systemu alarmowego. Uwaga! Jeżeli zasilacz przeznaczony jest do pracy ciągłej (24H) to prąd znamionowy zasilacza nie powinien przekraczać 80% prądu maksymalnego. Należy zwrócić szczególną uwagę na prawidłowe chłodzenie zasilacza podczas pracy!
DANE TECHNICZNE:
ModelAD-155AWyjście13.8V, 0~11.5A ; 13.3V, 0~0.5ATolerancja+/-2% ; (ładowanie)Zakłócenia150mVWydajność0.8Wymiary199x110x50mm
ZASILACZ BUFOROWY IMPULSOWY MEAN WELL AD-55A 13,8V/3,5A
ZASILACZ BUFOROWY IMPULSOWY MEAN WELL AD-55A 13,8V/3,5A
Model: AD-55ANAJWAŻNIEJSZE CECHY:
- napięcie wejściowe 88-264VAC, 124-370VDC
- zabezpieczenia: przeciwzwarciowe, przepięciowe oraz przeciążeniowe
- funkcja PFC w modelach AD/ADS/ADD
- zabezpieczenie przed rozładowaniem akumulatora (brak w modelu ADS)
- możliwość regulacji napięcia wyjściowego zakresie +/-10%
- chłodzenie przy otwartym obiegu powietrza
- temperatura pracy od -10~+60°C
- zgodność z wieloma normami i certyfikatami
- możliwość instalacji na szynie DIN (za pomocą przystawek)
- 2 lata gwarancji
PRZEZNACZENIE:
Zasilacz buforowy firmy Mean Well. Model AD-55A posiada wydajność prądową 4A przy napięciu wyjściowym 12V. Idealny do zasilania kamer, alarmów, elektroniki w sieciach WLAN.
DANE TECHNICZNE:
ModelAD-55AWyjście13.8V, 0~4.0A ; 13.4V, 0~0.23ATolerancja+/-1% ; (ładowanie)Zakłócenia100mVWydajność0.71Wymiary159x97x38mm
Zasilacz buforowy impulsowy na szynę DIN Grade 2 DING2-12V5A 13,8V 5A
Zasilacz buforowy impulsowy na szynę DIN Grade 2 DING2-12V5A 13,8V 5A
- Model: DING2-12V5A
- PIN: Nie
ZASILACZ BUFOROWY IMPULSOWY Pulsar HPSB-12V5A-C
ZASILACZ BUFOROWY IMPULSOWY Pulsar HPSB-12V5A-C
- Model: HPSB-12V5A-C
- PIN: Nie
